Vapaa-ajan kuivakassit ja taktiset kuivakassit näyttävät tuotesivulla lähes identtisiltä. Sama perusmuoto, sama musta värimaailma ja usein samat vedenpitävät väitteet. Vertailu päättyy näiden vaatimusten taustalla oleviin teknisiin vaatimuksiin – ja siihen, mitä tapahtuu, kun niitä ei täyty.
Kun hyötykuormana on 15 000 dollarin salattu radio, joukkueen traumasarja tai ainoa pelastusyksikön takamaahan kuljettama satelliittiviestintälaite, sauman vika tai vaarantunut sulkeminen ei ole takuuvaatimus. Se on toimintahäiriö, jolla on seurauksia, joilla ei ole palautusprosessia. Hankintaviranomaiset, jotka hankkivat hankintoja näihin sovelluksiin, työskentelevät eri riskistandardeja vastaan kuin kaupalliset ulkona toimivat ostajat, ja rakennuseritelmien on otettava tämä huomioon.
Tämä raportti kattaa kolme skenaariota, joissa tavallinen kaupallinen kuivapussirakenne tuottaa ennakoitavissa olevia vikoja taktisissa ja SAR-olosuhteissa – ja ne estävät tekniset tiedot.
Skenaario 1: Merenkulun amfibioottien lisääminen – sulkujärjestelmä taktisena haavoittuvuudena
RHIB-asetuksen aikana kovassa surffauksessa viestintäasiantuntija kantaa salattua radiota rullapäällisessä PVC-pussissa, joka on hankittu tavallisen kaupallisen kanavan kautta. Laukku täyttää laitteen perusvedenpitävyysvaatimukset. Lähestyessä aaltoisku siirtää roll-top kaulusta. Tiiviste katkeaa. Suolavesi saavuttaa elektroniikan. Ryhmä menettää yhteydenotot lisäyspisteessä.
Vika ei ole operaattorin virhe millään tarkoituksella. Roll-top-kiinnikkeet toimivat luotettavasti, kun käyttäjällä on kaksi kättä vapaana, hetki suorittaa taittosarja oikein ja hienomoottoriohjaus kohdistaa tasaisen jännityksen kaulukseen ennen nurjahdusta. Surffaaminen täydessä pakkauksessa pimeässä, aikapaineen alaisena eliminoi kaikki kolme ehtoa samanaikaisesti. Suljinsuunnittelu olettaa toiminnallisen kontekstin, jota ei ole olemassa sillä hetkellä, kun pussin on todella suljettava.
Tämä on ero, jolla on merkitystä taktisissa hankinnoissa: suljin, joka toimii kontrolloiduissa olosuhteissa, mutta heikkenee stressin vaikutuksesta, on vastuu, ei spesifikaatio. PVC kuorimateriaalina luo toissijaisen ongelman meriympäristöissä. Pitkäaikainen altistuminen suolaiselle vedelle, UV-kuormitus ja toistuva mekaaninen joustavuus heikentävät pehmittimiä, jotka antavat PVC:lle sen joustavuuden. Käyttöönottosyklin alussa riittävän hyvin toiminut materiaali käyttäytyy eri tavalla kolmen kuukauden kenttäkäytön jälkeen. Laitteissa, joissa on korvaamatonta elektroniikkaa, tämä huononemisikkuna ei ole hyväksyttävä.
Rakennestandardi: Mekaaninen ilmatiivis sulkeminen ja 1,0 baarin vahvistus
Ilmatiiviit vetoketjujärjestelmät eliminoivat käyttäjän suoritusmuuttujan. Nämä sulkimet - käyttämällä suulakepuristettuja polymeerikiskoja, jotka lukittuvat toisiinsa mekaanisesti kytkeytyessään - luovat hermeettisen tiivisteen sulkimen suunnittelun funktiona eikä käyttäjän tekniikan laadun mukaan. Ei ole olemassa osittain suljettua tilaa. Vetoketju on joko kiinni ja ilmatiivis tai se ei ole kiinni. Surffausiskun, aaltopaineen tai hallitsemattoman upotuksen alaisena tiiviste ei liiku, koska taitetun kankaan kireys ei pidä sitä paikallaan.
Yhdistettynä 27,12 MHz:n RF-hitsattuihin saumoihin koko pussin rungossa, tämä arkkitehtuuri pitää sisällään 1,0 baarin sisäisen hydrostaattisen paineen ilman mikrokuplapäästöä missään kohdassa. Yksi baari vastaa 10 metrin vesipatsaan painetta – reilusti surffausiskujen dynaamisten kuormien yläpuolella ja riittävä tarkoitukselliseen upotukseen käyttösyvyydessä. Sama rakenne, joka kestää upotuksen, kestää myös hätävaahdotuslaitteena: molekyylisesti yhteensulautuneet hitsausvyöhykkeet eivät puhalleta ulos sisäisen paineen alaisena, koska niissä ei ole rakenteellista epäjatkuvuutta, joka voisi aiheuttaa vikaa.
Vetoketjuyksiköt näihin sovelluksiin tulee erikseen painetestata saapuvina komponentteina ennen tuotannon aloittamista. Kaksi vetoketjuerää samalta toimittajalta voivat näyttää samanlaisilta ja toimia eri tavalla paineen alaisena; vaihtelu näkyy vain testiolosuhteissa, ei silmämääräisessä tarkastuksessa. Yksikkökohtainen saapuva testaus on ainoa luotettava portti.
Skenaario 2: Alppien SAR-poisto – PVC-vika pakkasessa
Alppien SAR-tiimi työskentelee uhrien poistamisessa lumimyrskyolosuhteissa -20 °C:ssa. Lääkäri tarvitsee traumasarjan PVC-kuivapussista. Laukku on ollut kylmässä tuntikausia. PVC, joka oli joustava lavastusalueella, on nyt jäykkä. Kun lääkäri käyttää voimaa pussin avaamiseksi, ulkokuori murtuu taiteviivaa pitkin. Traumapakkaus on alttiina lumimyrskylle. Laukku ei ole enää toimiva.
PVC:n kylmähalkeilu ei ole tuotevika tai laadunvalvontavika – se on ennustettavissa oleva materiaalikäyttäytyminen, jonka PVC:n tekniset tiedot tunnustavat. Pehmittimet, jotka antavat PVC:lle joustavuutta ympäristön lämpötiloissa, siirtyvät pois polymeerimatriisista vähitellen, prosessia kiihtyy UV-altistuminen ja toistuva lämpökierto. Alle noin -10 °C:n lämpötilassa PVC:n jäykkyys kasvaa merkittävästi. Alle -20 °C:n lämpötilassa materiaali voi murtua sellaisen joustojännityksen vaikutuksesta, jota kenttäkäsittely tuottaa rutiininomaisesti. Alppien SAR-toiminnot toimivat näissä lämpötiloissa itsestäänselvyytenä, eivät äärimmäisenä.
Pääsyongelma toimii rinnakkain. -20°C:ssa lumimyrskyolosuhteissa lääkärillä on retkihanskoja tai paksuja eristettyjä käsineitä. Hienomoottorin ohjaus vähenee huomattavasti. Rullasuljin edellyttää tasaista taittamista koko kauluksen leveydeltä, tasaista soljen kireyttä ja kahta vapaata kättä toimiakseen oikein. Näissä olosuhteissa viisitoista sekuntia kestävä sulkeminen muuttuu sellaiseksi, joka kestää kuusikymmentä – tai se ei tiivisty luotettavasti, kun se suljetaan uudelleen sarjan poistamisen jälkeen. Ensiavun sairaanhoidossa tällä aika- ja luotettavuudella on merkitystä.
Rakennusstandardi: Kylmän sään TPU ja käsine-käsikäyttö
840 denierin TPU-pinnoitettu nailon säilyttää täyden joustavuuden -30 °C:ssa, koska sen elastomeeriominaisuudet ovat rakenteellisia eikä pehmittimestä riippuvaisia. Materiaali ei muuta käyttäytymistä merkittävästi alppien SAR-toimintojen lämpötila-alueella. Taittolinjat, jotka taipuvat halkeilematta kesällä, toimivat samalla tavalla lumimyrskyolosuhteissa. Lämpimällä säällä kuormituksen alaisena kestävät laitteiston kiinnityskohdat pitävät saman kuorman alaisena -20°C:ssa.
840D-denier-luku vastaa erityisesti alppien SAR-työn kulumisolosuhteita. Graniittipinnat, jääpäällysteiset kalliopinnat, kapeat reunat ja rappelilaitteistot aiheuttavat kaikki kosketusjännitykset, joita pienemmän denierin kankaat eivät kestä ehjinä. Alppitiimi kantaa yhden varustesarjan maastoon, johon ei ole saatavilla korvaavaa; materiaalispesifikaatioiden tulee käsitellä kaikkia kosketusolosuhteita ilman toimenpiteitä.
Leveäsuinen ilmatiivis vetoketju T-tangon vetokahvalla ratkaisee hansikkaiden käsien käytön ongelman suoraan. T-tanko tarjoaa riittävän pitopinnan paksuille eristetyille käsineille yhdellä kädellä vetämällä. Vetoketju avautuu ja sulkeutuu yhdellä liikkeellä suuntaan - ei taittosarjaa, ei kireyden säätöä, ei kahden käden tarvetta. Lääkärin pääsy kestää sekunteja. Uudelleen sulkeminen poiston jälkeen kestää sekunteja. Hermeettinen tiiviste säilyy riippumatta siitä, kuinka nopeasti tai voimakkaasti suljinta käytetään.
Skenaario 3: Yötoiminnot — laitteiston allekirjoitus ja kuormitusvirhe
Sotilaallinen urakoitsija toimittaa taktisten kuivapussien tuotantosarjan eritelmien mukaan. Tekniset tiedot vaativat mustaa, ja laukut ovat mustia. Käyttöönottoa edeltävän NVG-sarjan tarkistuksen aikana hankintavastaava havaitsee, että D-renkaan laitteisto on kiillotettua terästä, soljen pinnat ovat puolikiiltävää polymeeriä ja vetokielekkeissä on matalakiiltävä pinnoite, joka edelleen tuottaa havaittavaa heijastavuutta infrapunavalossa. Pussit eivät hyväksy toiminnallista hyväksyntää.
Tämä vikamalli on niin yleinen, että sillä on johdonmukainen syy: hankintaeritelmän ovat kirjoittaneet ihmiset, jotka eivät olleet koskaan toimineet pimeänäön alaisina, joten NVG-yhteensopivuusvaatimukset, jotka ovat käyttäjille toissijaisia, eivät koskaan päässeet kirjallisiin spesifikaatioihin. Kaupalliset ulkovarusteet on määritelty kestävyyden ja kustannustehokkuuden vuoksi. Kiillotetut ruostumattomat D-renkaat ja puolikiiltävät polymeerisoljet ovat erinomaisia valintoja näille kriteereille. Ne eivät ole yhteensopivia taktisen yötoiminnan kanssa, eikä mikään tehdas poikkea tavallisista kaupallisista laitteista, ellei spesifikaatiossa nimenomaisesti vaadita heijastamattomia vaihtoehtoja.
Kantavuusvika on erillinen ja itsenäinen ongelma. Tavallinen kaupallinen kuivapussirakenne ompelee olkahihnat ja kantokahvat suoraan vedenpitävän kuorikalvon läpi. Tämä aiheuttaa kaksi samanaikaista ongelmaa: neulan rei'itykset vedenpitävän kerroksen läpi kiinnityskohdassa ja jännityksen keskittyminen pieneen määrään ommelpisteitä kuormituksen yhteydessä. Ladatun taktisen sarjan – ammusten, akkujen, viestintälaitteiden ja veden – painon alla nämä kiinnityskohdat ovat ensimmäinen rakenteellisen vian paikka. Hihna irtoaa pussin rungosta kuormituksen alaisena, tyypillisesti sillä hetkellä, kun käyttäjällä ei ole mahdollisuutta puuttua siihen.

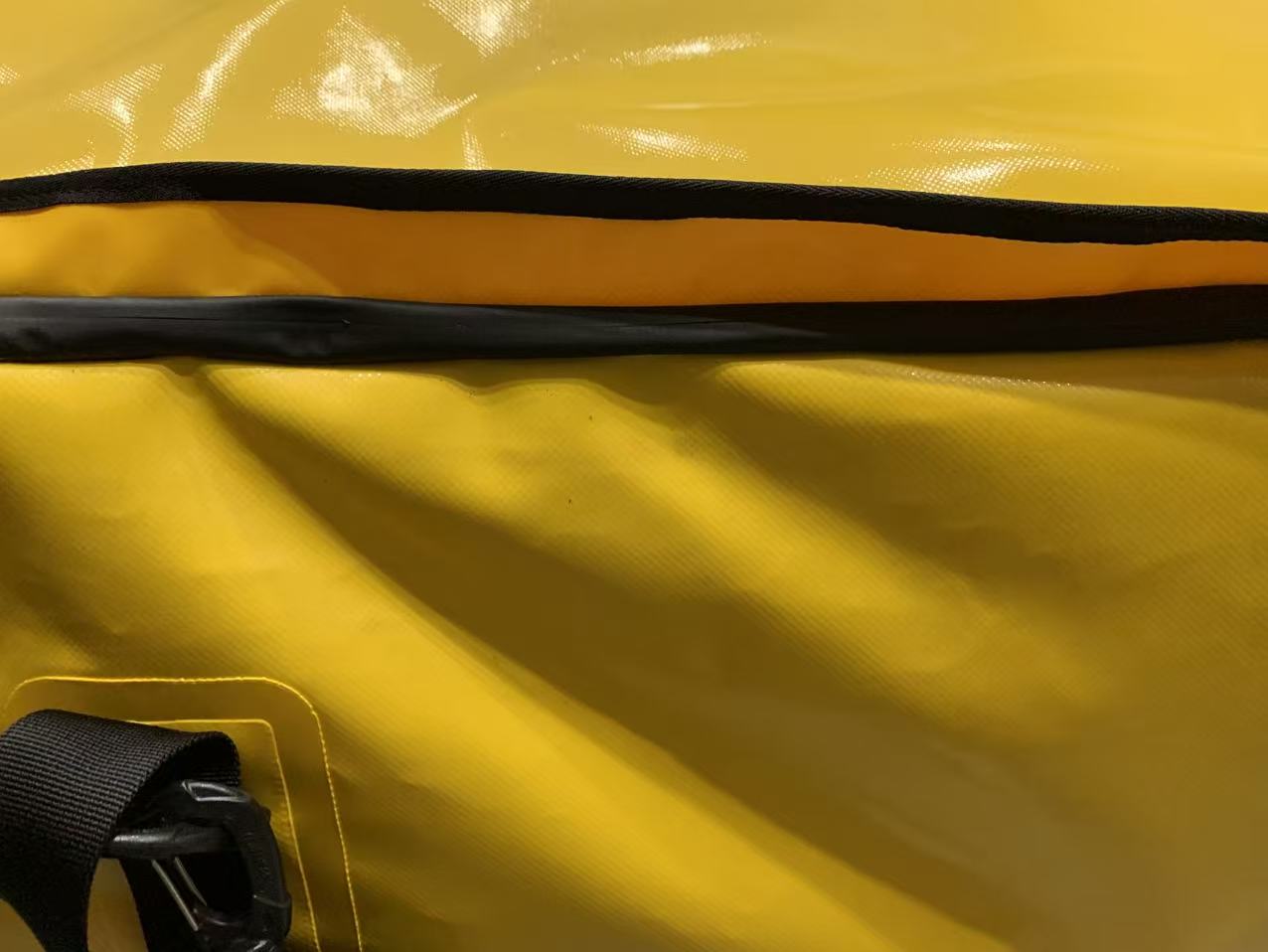

Rakennestandardi: Heijastamaton laitteisto ja RF-hitsatut ankkuripisteet
Heijastamattomat laitteistospesifikaatiot taktisiin sovelluksiin tarkoittavat matta-anodisoitua alumiinia tai kemiallisesti mustattua terästä D-renkaita, litteitä tummia polymeerisolkia toimittajilta, kuten ITW Nexus, eikä heijastavia pintoja missään kootussa tuotteessa. Kun merkki- tai tunnistusmerkinnät vaaditaan, IR-absorboivat musteet tai sokea kohokuviointi korvaavat heijastavan langan tai vakiotulosteen. Näiden eritelmien on oltava selkeästi esitelty tuoteselosteessa, ja ne on tarkistettava tuotantonäytteistä NVG-vastaavassa tarkastuksessa – mattapintaisen tuotteen päiväaikainen silmämääräinen tarkastus ei vahvista IR-yhteensopivuutta.
RF-hitsatut TPU-ankkuripaikat korvaavat kaikki ommeltu laitteistokiinnitys kantavissa kohdissa. Prosessi: TPU-pinnoitettua nailonia oleva vahvistuslappu, joka on mitoitettu jakamaan odotetun kuormituksen riittävälle pinta-alalle, hitsataan RF-hitsauksella pussin ulkopintaan jokaisessa laitteiston kiinnityskohdassa. D-renkaat, kahvalenkit ja MOLLE-kiinnityspisteet kiinnittyvät laastariin. Ensisijaista kuorikalvoa ei koskaan rei'itetä. Hajottavassa kuormitustestauksessa laitteisto tai nauha rikkoutuu ennen patch-to shell -hitsausta – kiinnityskohta ei ole rakenteellinen heikko lenkki.
MOLLE-nauhojen integrointi noudattaa samaa logiikkaa: RF-hitsatut kanavat ulkopinnalla ommeltujen kiinnitysten sijaan, jotka luovat vuotoreittejä kuoren läpi. Laukku hyväksyy MILSPEC-vakiovarusteet ilman MOLLE-kiinnityksen edellyttämiä kalvorei'ityksiä.
Mistä taktiset hankinnat todellisuudessa edellyttävätOEM-kumppani
Kolmella yllä olevalla skenaariolla on yhteinen hankintavikatila: kaupallisiin ulkokäyttöön soveltuvaa eritelmää sovellettiin taktiseen tai SAR-kontekstiin, jossa eri vikatiloilla on merkitystä. Rakenne toimi riittävän hyvin kirjoitetun spesifikaation läpäisemiseen ja epäonnistui kenttäkäytössä, koska kirjoitettu spesifikaatio ei ottanut huomioon sitä, mitä käyttöympäristö todella vaati.
Tämän estäminen edellyttää hankintaspesifikaatioita, jotka on rakennettu toiminnallisista skenaarioista eikä kaupallisista tuoteluetteloista. Näitä kolmea skenaariota koskevat tekniset tiedot1,0 baarin hydrostaattinen validointimekaanisilla ilmatiiviillä sulkimilla, 840D TPU dokumentoidulla kylmän lämpötilan joustotestillä, RF-hitsatut kantavat ankkuripaikat ja NVG-varmennettu heijastamaton laitteisto – ovat kaikki erityisiä, testattavia ja dokumentoitavia. Ne kuuluvat ostotilaukseen, eivät jälkitoimiraporttiin.
Arvioitaessa OEM-kumppaneita taktisille tai SAR-kuivapusseille, erottavat kysymykset ovat: Onko vetoketjuyksiköt painetestattu yksittäin vai eränäytteiden avulla? Mihin lämpötilaan TPU flex -spesifikaatio on validoitu, ja miten se validoidaan saapuville materiaalierille sen sijaan, että se oletetaan toimittajan tietolomakkeesta? Voivatko ne tuottaa vetovoimatestitietoja RF-hitsatuille ankkuripaikoille tuotantonäytteistä? Onko heillä heijastamatonta taktista laitteistoa vakiona luettelon nimikkeinä vai onko se erikoistilauskomponentti, jolla on vaikutusta toimitusaikaan? Valmistajalla, jolla on aitoa osaamista tässä kategoriassa, on suorat toiminnalliset vastaukset näihin kaikkiin.
Usein kysytyt kysymykset
K: Miksi ilmatiiviitä vetoketjuja suositaan rullasulkimien sijaan taktisissa kuivapusseissa?
V: Vaikka roll-tops ovat tehokkaita yleisessä käytössä, ne ovat alttiita inhimillisille virheille – jos niitä ei rullata tiukasti ja symmetrisesti, ne voivat vuotaa kokonaan veden alla. Ilmatiiviit vetoketjut tarjoavat idioottivarman, absoluuttisen mekaanisen tiivisteen, jota tarvitaan suojaamaan arvokasta elektroniikkaa amfibisten lisäysten aikana.
K: Kestävätkö TPU-kuivapussit jäätymislämpötiloja halkeilematta?
V: Kyllä, korkealuokkainen termoplastinen polyuretaani (TPU) säilyttää elastomeerisen joustavuudenäärimmäisen kylmän sään ympäristöissä, toisin kuin PVC, joka muuttuu hauraaksi ja on herkkä särkymään tai halkeilemaan, kun sitä käsitellään pakkasessa.
K: Kuinka RF-hitsaus parantaa armeijan reppujen kantavuutta?
V: Sen sijaan, että ompelettaisiin raskaita hihnaa suoraan vedenpitävän kankaan läpi (joka aiheuttaa reikiä ja heikkoja kohtia), RF-hitsaus sulattaa paksut TPU-ankkurilevyt pussin ulkopintaan. Tämä jakaa raskaiden ammusten tai akkujen painon laajemmalle alueelle ilman, että vesitiivis kalvo lävistetään.
